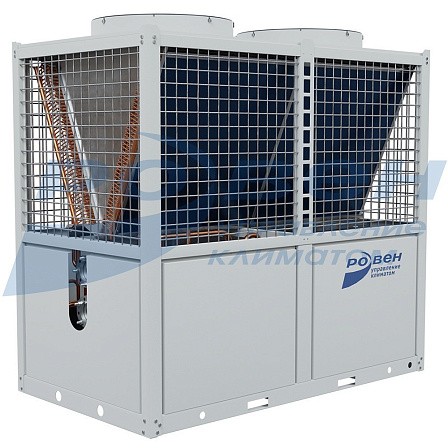

Модульный чиллер серии ARС

Чиллеры Aquatop (тепловые насосы)  предназначены для охлаждения или нагрева рабочей жидкости.
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Модульные чиллеры (тепловые насосы) с воздушным охлаждением, оснащенные герметичными спиральными компрессорами, предназначены для охлаждения или нагрева рабочей жидкости. Данные агрегаты - основные источники охлажденной или нагретой жидкости в системе центрального кондиционирования, составными элементами которой являются фанкойлы, радиаторы, приточные установки и другие устройства аналогичного назначения.
В один блок допускается подключать до 16 модульных чиллеров. Благодаря этому суммарную производительность такого блока можно довести до 2,08 МВт.
Чиллеры имеют компактную конструкцию и классический промышленный дизайн.
Производительность чиллеров регулируется в трех режимах: 0% (агрегаты отключены), 50-процентная и 100-процентная нагрузка.
Спиральные компрессоры характеризуются высокой производительностью, надежностью и долговечностью, а также низким уровнем шума и вибраций во время эксплуатации .
Кожухотрубный испаритель характеризуется высокой эффективностью, устойчивостью к коррозии и мелким дефектам, а также значительным расходом рабочей жидкости. Теплообменник не предъявляет строгих требований к качеству и степени очистки воды, отличается минимальными потерями напора и высоким порогом замерзания.
Две независимые системы охлаждения оснащены V-образными конденсаторами с медно-алюминиевыми теплообменниками. Медные трубки диаметром 7 мм имеют внутренние насечки, благодаря которым площадь теплообмена увеличивается, а его эффективность возрастает на 8-10% . Гофрированные алюминиевые ламели с отверстиями, также улучшающими теплообмен, покрыты гидрофильным полимером, предотвращающим застаивание влаги и скопление грязи между ними.
Температура окружающей среды, при которой разрешается эксплуатировать чиллеры серии ARC: в режиме охлаждения рабочей жидкости — от +5 до +46 °С, в режиме нагрева — от -15 до +24 °С  .
Используемый хладагент — R410A.

Файлы
Модульные чиллеры серии ARС.pdf

Габаритные и присоединительные размеры (мм)

ARС 065 CH-S-EP/VG-410


ARС 130 CH-S-EP/VG-410


Модель

L

H

C

L1

L2

P

ARС 065 CH-S-EP/VG-410

2054

2038

1104

1350

-

-

ARС 130 CH-S-EP/VG-410

2270

2177

1286

1560

355

744

Технические характеристики

Модель

ARС 065 CH-S-EP/VG-410

ARС 130 CH-S-EP/VG-410

Холодопроизводительность, кВт

65

130

Теплопроизводительность, кВт

72

145

Потребляемая мощность

Охлаждение, кВт

21

42

Номинальный ток (охлаж), А

36,5

73

Обогрев, кВт

22

44

Номинальный ток (нагрев), А

37,2

74,4

EER, кВт / кВт

3,13

2,89

COP, кВт / кВт

3,46

3,13

Электропитание, В/Ф/Гц

380-415 В~/3+N+PE/, 50 Гц

380-415 В~/3+N+PE/, 50 Гц

Защита

Номинал выключателя, А

125

200

Номинал предохранителя, А

100

150

Максимальная потребляемая мощность, кВт

29

59

Максимальный потребляемый ток, А

54,5

109

Компрессор

Тип

Спиральный, постоянной производ.

Спиральный, постоянной производ.

Марка

Copeland

Danfoss

Модель

VP144KFE-TFP-522

CH290A4BBA

Количество, шт

2

2

Производительность, кВт

35,5

65,1

Потребляемая мощность, кВт

11,1

20,5

Номинальный ток (RLA), А

22,3

44,3

Ток заблокир. ротора (LRA), А

118

260

Холодильное масло, мл

3250

6700

Хладагент

Тип

R410A

R410A

Способ регулирования

EXV+капиллярная трубка

EXV+ капиллярная трубка

Масса, кг

13,5

13,5×2

Конденсатор

Тип

Медно-алюминиевый

Медно-алюминиевый

Количество рядов

2

3

Модель двигателя вентилятора

YDK550-6E

YS2000-6A

Количество двигателей, шт

2

2

Расход воздуха, ×103м3

27

50

Номинальный ток, А

3,7×2

4,8×2

Потребляемая мощность, кВт

0,8×2

2,59×2

Испаритель

Тип

Кожухотрубный

Кожухотрубный

Потери давления, кПа

40

45

Объем, л

35

60

Диаметр гидравлических

соединений, мм

DN50

DN65

Расход воды, м3

11,5

25,5

Максимальное давление, МПа

1

1

Тип соединения

Фланец

Фланец

Габаритные размеры (Г×В×Ш), мм

2109х2200х1106

2270×2130×1286

Масса, кг

Нетто

635

975

Рабочий вес

655

1050

Электрические провода

Силовой кабель, мм2

25×4+16×1

70×4+50×1

Сигнальный кабель, мм2

3×0,75-жильный экранированный (витая пара)

Автоматика управления

Проводной пульт управления

Проводной пульт управления

Устройства защиты

1) Реле высокого давления хладагента.

2) Реле низкого давления хладагента.

3) Защита от обратного чередования фаз.

4) Защита от замерзания при работе в режиме охлаждения.

5) Защита от замерзания в зимний период.

6) Защита компрессора от повышенного тока.

7) Защита компрессора от перегрузок.

8) Защита по разности температур входящей/выходящей воды.

9) Защита компрессора от высокой температуры нагнетания.

10) Защита от недостаточного расхода воды.

11) Защита от неисправности датчиков.

12) Защита от низкой температуры наружного воздуха.

13) Защита кожухотрубного теплообменника от низкой температуры на выходе

Уровень шума, дБ(А)

≤69

≤74

Рабочий диапазон температур воды, ˚C

Охлаждение 0...+17 (при температуре ниже +5 ˚C необходимо добавить незамерзающую жидкость), нагрев: +25...+50 ˚C

Рабочий диапазон температур наружного воздуха, ˚C

Охлаждение: -10...+46, Нагрев: -15...+24

Примечание:

Все технические характеристики измерены при следующих условиях:

Охлаждение: на входе/выходе охлажденной воды: +12 ˚C / +7 ˚C, температура наружного воздуха +35 °C по сухому термометру. Обогрев: на входе/выходе нагретой воды: +40 ˚C / +45 ˚C, температура наружного воздуха +7 ˚C/+6 °C по сухому термометру. Коэффициент загрязнения водяной стороны: 0,086 м2˚C /кВт.

МАРКИРОВКА:

Чиллер ARС 130 CH-S-EP/VG-410
                      где:    ARС – воздухоохлаждаемый чиллер;
                                СH – охлаждение + нагрев (тепловой насос);
                                S – Start \ Stop;
                                E – cерия E (кожухотрубный теплообменник);
                                P – 380-415V, 50Гц, 3Ф;
                                VG – индустриальный код;
                                410 – тип фреона - R410a.
