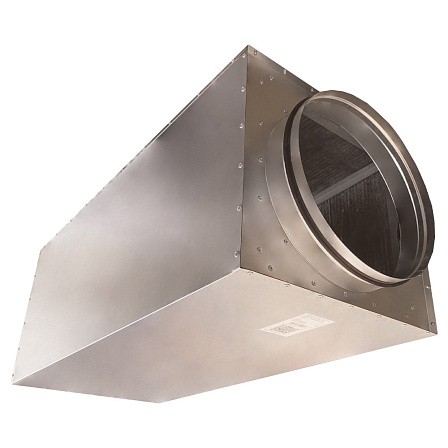

Шумоглушитель N
Шумоглушители типа N предназначены для снижения аэродинамического шума, создаваемого вентиляторами и возникающего в элементах воздуховодов и распространяющегося по ним.
Изготавливается из оцинкованной листовой стали с применением негорючей минеральной ваты, которая защищена кашированным слоем, что полностью исключает попадание частиц минеральной ваты в поток воздуха.
Корпус выполнен прямоугольного сечения с минимальной высотой для удобства размещения в ограниченных пространствах.
Соединение – ниппельное, на патрубках предусмотрены уплотнительные резиновые кольца. Длина шумоглушителя: 300, 600 и 900 мм.

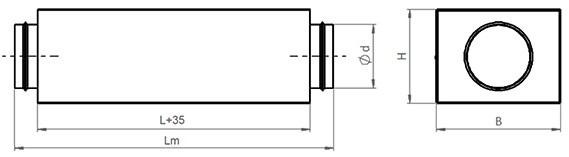

Габаритные и присоединительные размеры, мм
|
Наименование |
Ød |
B |
H |
L |
Lm |
Масса, кг |
|
N 3-100 201х161 |
100 |
201 |
161 |
300 |
445 |
2,1 |
|
N 3-125 226х186 |
125 |
226 |
186 |
445 |
2,4 |
|
|
N 3-160 261х221 |
160 |
261 |
221 |
445 |
2,9 |
|
|
N 3-200 301х261 |
200 |
301 |
261 |
445 |
3,5 |
|
|
N 3-250 351х311 |
250 |
351 |
311 |
445 |
4,2 |
|
|
N 3-315 416х376 |
315 |
416 |
376 |
445 |
5,3 |
|
|
N 6-100 201х161 |
100 |
201 |
161 |
600 |
745 |
3,7 |
|
N 6-125 226х186 |
125 |
226 |
186 |
745 |
4,3 |
|
|
N 6-160 261х221 |
160 |
261 |
221 |
745 |
5,0 |
|
|
N 6-200 301х261 |
200 |
301 |
261 |
745 |
5,9 |
|
|
N 6-250 351х311 |
250 |
351 |
311 |
745 |
7,1 |
|
|
N 6-315 416х376 |
315 |
416 |
376 |
745 |
8,7 |
|
|
N 9-100 201х161 |
100 |
201 |
161 |
900 |
1045 |
5,4 |
|
N 9-125 226х186 |
125 |
226 |
186 |
1045 |
6,1 |
|
|
N 9-160 261х221 |
160 |
261 |
221 |
1045 |
7,2 |
|
|
N 9-200 301х261 |
200 |
301 |
261 |
1045 |
8,4 |
|
|
N 9-250 351х311 |
250 |
351 |
311 |
1045 |
10,0 |
|
|
N 9-315 416х376 |
315 |
416 |
376 |
1045 |
12,0 |
Акустические характеристики
|
Ød |
L |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
||
|
100 |
300 |
3 |
3 |
4 |
10 |
15 |
15 |
15 |
14 |
|
125 |
2 |
2 |
4 |
10 |
14 |
14 |
14 |
13 |
|
|
160 |
2 |
2 |
4 |
9 |
13 |
13 |
12 |
11 |
|
|
200 |
2 |
2 |
3 |
9 |
12 |
13 |
11 |
10 |
|
|
250 |
1 |
2 |
3 |
8 |
11 |
12 |
9 |
8 |
|
|
315 |
0 |
2 |
2 |
7 |
10 |
10 |
6 |
5 |
|
|
100 |
600 |
5 |
5 |
8 |
20 |
29 |
29 |
29 |
27 |
|
125 |
4 |
4 |
7 |
19 |
28 |
28 |
27 |
25 |
|
|
160 |
3 |
4 |
7 |
18 |
26 |
26 |
24 |
22 |
|
|
200 |
3 |
3 |
6 |
17 |
24 |
25 |
21 |
19 |
|
|
250 |
1 |
3 |
5 |
16 |
22 |
23 |
17 |
15 |
|
|
315 |
0 |
3 |
3 |
14 |
19 |
20 |
11 |
9 |
|
|
100 |
900 |
7 |
7 |
12 |
30 |
44 |
43 |
44 |
41 |
|
125 |
6 |
6 |
11 |
29 |
42 |
42 |
41 |
38 |
|
|
160 |
5 |
6 |
10 |
27 |
39 |
39 |
36 |
33 |
|
|
200 |
4 |
5 |
9 |
26 |
36 |
37 |
31 |
28 |
|
|
250 |
2 |
5 |
7 |
24 |
33 |
34 |
25 |
22 |
|
|
315 |
0 |
4 |
5 |
21 |
28 |
30 |
17 |
14 |
|
Аэродинамические характеристики
Не представленные в наличии модели доступны к поставке под заказ
