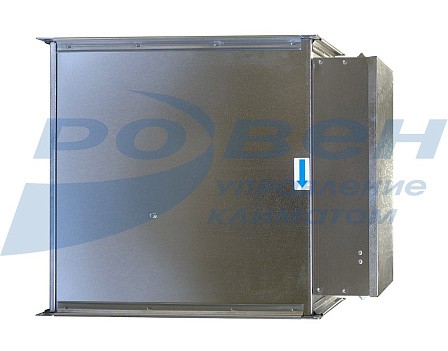

Электрический воздухонагреватель для прямоугольных каналов серии ЭНП
- Нагревательные элементы из нержавеющей стали
- Регулировка температуры
- Встроенные биметаллические термовыключатели
- Оцинкованный стальной корпус
- Тэны повышенной надежности
- Класс защиты корпуса нагревателя IP 21
- Температура эксплуатации -40...+40 °С
- Максимальная температура выходного воздуха 40ºC
- Напряжение ~380В

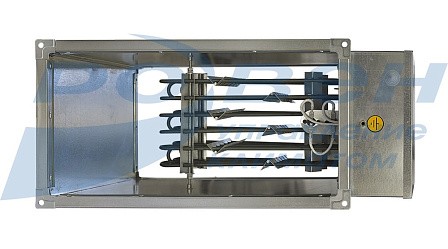

Электрические канальные воздухонагреватели (электрокалориферы) представляют собой корпус, в котором расположены трубчатые электронагреватели (ТЭН). Они создают электрическое сопротивление, которое преобразует энергию в тепло. Преимущества электрических воздухонагревателей состоят в следующем: они имеют небольшой перепад давления и они недороги в установке.
Особенности:
- Большой диапазон мощностей – от 6 до 120 кВт
- Нагревательные элементы из нержавеющей стали
- Регулировка температуры
- Встроенные биметаллические термовыключатели
- Оцинкованный стальной корпус
- Тэны повышенной надежности
- Класс защиты корпуса нагревателя IP 21
- Температура эксплуатации -40...+40 °С
- Максимальная температура выходного воздуха 40ºC
- Напряжение ~380В
Габаритные и присоединительные размеры (мм)
|
Модель |
L |
H |
C |
L1 |
H1 |
C1 |
|
ЭНП 40-20 |
400 |
200 |
507 |
545 |
205 |
432 |
|
ЭНП 50-25 |
500 |
250 |
507 |
645 |
255 |
432 |
|
ЭНП 50-30 |
500 |
300 |
507 |
645 |
305 |
432 |
|
ЭНП 60-30 |
600 |
300 |
507 |
745 |
305 |
432 |
|
ЭНП 60-35 |
600 |
350 |
507 |
745 |
355 |
432 |
|
ЭНП 70-40 |
700 |
400 |
607 |
845 |
405 |
432 (523*) |
|
ЭНП 80-50 |
800 |
500 |
607 |
945 |
505 |
549 |
|
ЭНП 100-50 |
1000 |
500 |
607 |
1145 |
505 |
549 |
* При мощность более 60 кВт.
Технические характеристики электрических прямоугольных нагревателей серии ЭНП
|
Модель |
LxH, мм |
Мощность, кВт |
Ступени мощность, кВт |
Ток, А |
Минимальный расход воздуха , м3/ч |
Схема подключения |
Масса, кг |
|
ЭНП 40-20/6 |
400х200 |
6 |
6 |
9,13 |
700 |
ЭНП-1 |
9,6 |
|
ЭНП 40-20/9 |
9 |
9 |
13,69 |
9,6 |
|||
|
ЭНП 40-20/12 |
12 |
12 |
18,25 |
10,9 |
|||
|
ЭНП 40-20/15 |
15 |
15 |
22,82 |
10,9 |
|||
|
ЭНП 40-20/18 |
18 |
18 |
27,38 |
10,9 |
|||
|
ЭНП 40-20/21 |
21 |
21 |
31,94 |
10,9 |
|||
|
ЭНП 40-20/24 |
24 |
24 |
36,5 |
10,9 |
|||
|
ЭНП 50-25/6 |
500х250 |
6 |
6 |
9,13 |
900 |
ЭНП-1 |
11,3 |
|
ЭНП 50-25/9 |
9 |
9 |
13,69 |
11,3 |
|||
|
ЭНП 50-25/12 |
12 |
12 |
18,25 |
11,33 |
|||
|
ЭНП 50-25/15 |
15 |
15 |
22,82 |
12,6 |
|||
|
ЭНП 50-25/18 |
18 |
18 |
27,38 |
12,6 |
|||
|
ЭНП 50-25/21 |
21 |
21 |
31,94 |
12,7 |
|||
|
ЭНП 50-25/24 |
24 |
24 |
36,5 |
12,65 |
|||
|
ЭНП 50-25/27 |
27 |
18+9 |
41,07 |
ЭНП-2 |
13,9 |
||
|
ЭНП 50-25/30 |
30 |
18+12 |
45,63 |
14,0 |
|||
|
ЭНП 50-30/6 |
500х300 |
6 |
6 |
9,13 |
1100 |
ЭНП-1 |
12,2 |
|
ЭНП 50-30/9 |
9 |
9 |
13,69 |
12,2 |
|||
|
ЭНП 50-30/12 |
12 |
12 |
18,25 |
13,0 |
|||
|
ЭНП 50-30/15 |
15 |
15 |
22,82 |
13,9 |
|||
|
ЭНП 50-30/18 |
18 |
18 |
27,38 |
13,9 |
|||
|
ЭНП 50-30/21 |
21 |
21 |
31,94 |
13,9 |
|||
|
ЭНП 50-30/24 |
24 |
24 |
36,5 |
15,4 |
|||
|
ЭНП 50-30/27 |
27 |
18+9 |
41,07 |
ЭНП-2 |
15,3 |
||
|
ЭНП 50-30/30 |
30 |
18+12 |
45,63 |
16,0 |
|||
|
ЭНП 60-30/18 |
600х300 |
18 |
18 |
27,38 |
1300 |
ЭНП-1 |
14,7 |
|
ЭНП 60-30/24 |
24 |
24 |
36,5 |
16,3 |
|||
|
ЭНП 60-30/30 |
30 |
18+12 |
45,63 |
ЭНП-2 |
17,0 |
||
|
ЭНП 60-30/36 |
36 |
24+12 |
55,0 |
18,5 |
|||
|
ЭНП 60-30/42 |
42 |
24+18 |
64,0 |
19,0 |
|||
|
ЭНП 60-30/48 |
48 |
24+24 |
73,0 |
20,7 |
|||
|
ЭНП 60-35/18 |
600х350 |
18 |
18 |
27,38 |
1350 |
ЭНП-1 |
15,6 |
|
ЭНП 60-35/24 |
24 |
24 |
36,5 |
17,1 |
|||
|
ЭНП 60-35/30 |
30 |
18+12 |
45,63 |
ЭНП-2 |
17,8 |
||
|
ЭНП 60-35/36 |
36 |
24+12 |
55,0 |
19,4 |
|||
|
ЭНП 60-35/42 |
42 |
24+18 |
64,0 |
20,0 |
|||
|
ЭНП 60-35/48 |
48 |
24+24 |
73,0 |
21,6 |
|||
|
ЭНП 70-40/36 |
700х400 |
36 |
24+12 |
55,0 |
2100 |
ЭНП-2 |
25,0 |
|
ЭНП 70-40/48 |
48 |
24+12+12 |
73,0 |
ЭНП-3 |
28,0 |
||
|
ЭНП 70-40/60 |
60 |
24+24+12 |
91,25 |
42,0 |
|||
|
ЭНП 70-40/72 |
72 |
24+24+12+12 |
109,5 |
ЭНП-4 |
45,0 |
||
|
ЭНП 70-40/84 |
84 |
24+24+24+12 |
127,75 |
48,3 |
|||
|
ЭНП 70-40/96 |
96 |
24+24+24+12+12 |
146 |
ЭНП-5 |
51,0 |
||
|
ЭНП 80-50/36 |
800х500 |
36 |
24+12 |
55,0 |
3000 |
ЭНП-2 |
30,0 |
|
ЭНП 80-50/48 |
48 |
24+12+12 |
73,0 |
ЭНП-3 |
33,0 |
||
|
ЭНП 80-50/60 |
60 |
24+24+12 |
91,25 |
46,8 |
|||
|
ЭНП 80-50/72 |
72 |
24+24+12+12 |
109,5 |
ЭНП-4 |
50,0 |
||
|
ЭНП 80-50/84 |
84 |
24+24+24+12 |
127,75 |
53,1 |
|||
|
ЭНП 80-50/96 |
96 |
24+24+24+12+12 |
146 |
ЭНП-5 |
56,0 |
||
|
ЭНП 100-50/48 |
1000х500 |
48 |
24+12+12 |
73,0 |
3700 |
ЭНП-3 |
36,8 |
|
ЭНП 100-50/60 |
60 |
24+24+12 |
91,25 |
53,9 |
|||
|
ЭНП 100-50/72 |
72 |
24+24+12+12 |
109,5 |
ЭНП-4 |
57,5 |
||
|
ЭНП 100-50/84 |
84 |
24+24+24+12 |
127,75 |
61,4 |
|||
|
ЭНП 100-50/96 |
96 |
24+24+24+12+12 |
146 |
ЭНП-5 |
64,7 |
||
|
ЭНП 100-50/108 |
108 |
24+24+24+24+12 |
164,25 |
68,5 |
|||
|
ЭНП 100-50/120 |
120 |
24+24+24+24+24 |
182,5 |
72,3 |
Схемы подключения электрических прямоугольных нагревателей серии ЭНП
Данные схемы подключения являются примером обязательного использования биметаллических термовыключателей защиты нагревателя от перегрева t1, t2 в цепях управления силовой частью ЭНП. Категорически запрещается подключать электронагреватель без использования в его цепи управления силовой частью биметаллических термовыключателей защиты от перегрева t1, t2, в противном случае это может привести к пожару или несчастному случаю.
Схема подключения ЭНП-1
Схема подключения ЭНП-2
Схема подключения ЭНП-3
Схема подключения ЭНП-4
Схема подключения ЭНП-5
МАРКИРОВКА:
Нагреватель электрический прямоугольный ЭНП 600х300/18
где: ЭНП – серия канального нагревателя;
600х300 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
18 – мощность нагревателя, кВт.
Не представленные в наличии модели доступны к поставке под заказ
