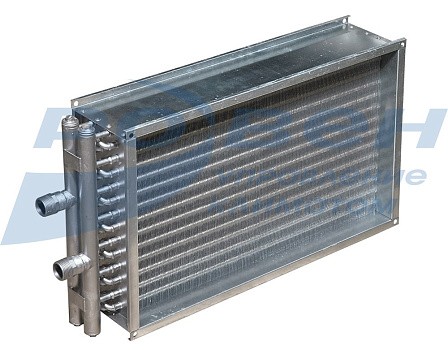

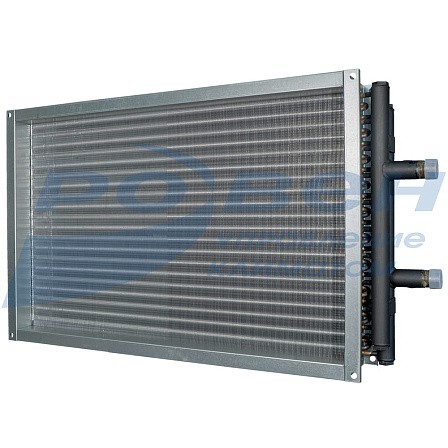

Калорифер TFT 600.300.3

Код: РВ000061932

Товар в наличии

Страна происхождения

РОССИЯ

Ширина сечения (мм)

600-300

Единица измерения

шт

Типоразмер

600.300

Вес (кг)

9.5

Высота (мм)

342

Длина (мм)

777

Ширина (мм)

150

получить консультацию

23 881 ₽

Описание товара

Характеристики

Описание товара

В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретая до определенной температуры вода.

Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.

Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.

Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя на входе в теплоноситель 130°С. Максимально допустимое давление — не более 1,6 МПа.

Климатическое исполнение У (от -40ºС до +45ºС)

Диаметры подводящих и отводящих патрубков G1”.

Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.

Характеристики товара

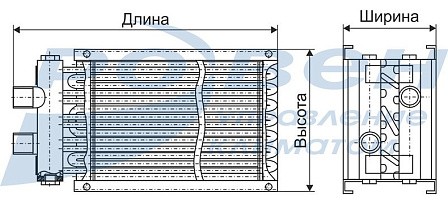

Технические характеристики и габаритные размеры

Марка

А,

мм

В,

мм

К,

мм

Е,

мм

С,

мм

Шаг между пластинами, мм

Присоединительный

размер,

дюймы

Кол-во контуров

Площадь теплообмена, м²

Расход воздуха, м³/ч

Гидравлическое сопротивление, кПа

Теплопроизводительность, кВт

Внутренний

объем, л

Масса, кг

TFT 600.300.3

600

300

642

342

150

777

2,5

8,6

1900

22,2

1,48

7,13

*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.

Данные для подбора нагревателей

Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.

Марка	Минимально возможный расход жидкости, м³/ч (при скорости движения жидкости 0,5 м/с)	Максимально возможный расход жидкости, м³/ч (при скорости движения жидкости 2,75 м/с)
TFT 600.300	0,7	3,85
