Симисторный регулятор температуры МРТ220

получить консультацию

Описание товара

Характеристики моделей

Купить

Симисторный регулятор температуры МРТ220, предназначен для поддержания заданной температуры с помощью изменения потребляемой мощности электрических нагревателей, работающих от сети 220 В.
В состав устройства входят два узла: выключатель вентиляции и регулятор температуры. Выключатель не позволяет включить канальный нагреватель без вентилятора.

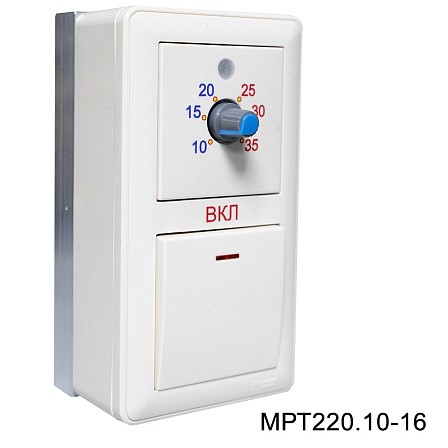

МРТ220.10-16 — дополнительно имеет клавишу включения/выключения.

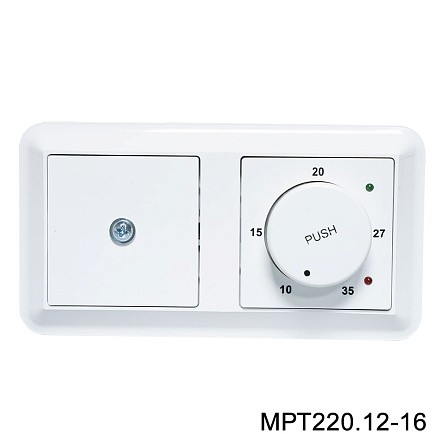

МРТ220.12-16 — только регулировка температуры.

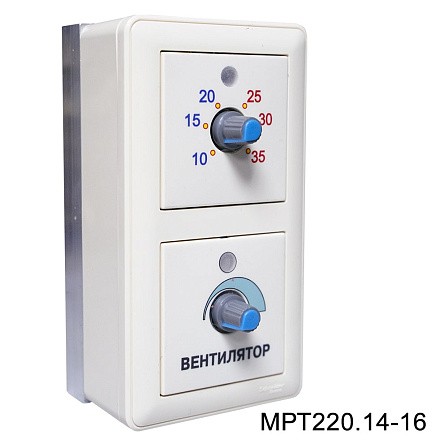

МРТ220.14-16 — совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора на 2А на 220В.

ВНИМАНИЕ! Данное устройство не имеет полной защиты от бесконтрольного перегрева и требует дооснащения дополнительными элементами автоматики, блокирующими его работу при перегреве.

Технические характеристики

Наименование параметра	МРТ220.10-16	МРТ220.12-16	МРТ220.14-16
Напряжение питания, В	220
Максимальная мощность нагревателя, кВт	3,5	3,0	3,5
Максимальный ток (вентилятор+нагреватель), А	16
Температурный датчик (в комплект не входит)	ТД-1 или КТД-1
Степень защиты	IP20
Диапазон регулирования температуры, °С	10-35
Точность измерения температуры, ° С	2

Схемы подключения

Схема подключения МРТ220.10-16*

Схема подключения МРТ220.12-16*

МРТ220.12-16 (В).jpg

Схема подключения МРТ220.14-16*

МРТ 220-14-46 сх.jpg

* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
