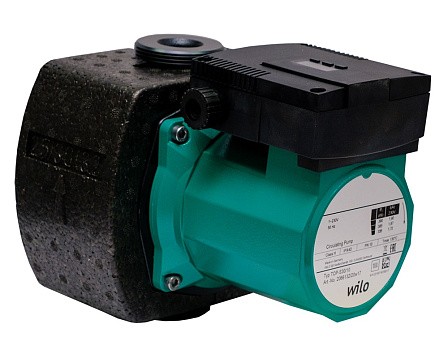

Насос Wilo-TOP-S
![](/upload/resize_cache/iblock/d65/448_448_1/83b6bs2luasvjyd902efwnl344x4wm69.jpeg)
![](/upload/resize_cache/iblock/121/448_448_1/f88iypuzfij23vnrkszz0thpih3tv5s3.jpeg)
![](/upload/resize_cache/iblock/d65/76_76_1/83b6bs2luasvjyd902efwnl344x4wm69.jpeg)
![](/upload/resize_cache/iblock/121/76_76_1/f88iypuzfij23vnrkszz0thpih3tv5s3.jpeg)
Данные позиции сняты с производства. Наличие продукции уточняйте у менеджеров.
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением. Применяется в системах водяного отопления, промышленных циркуляционных установках, системах кондиционирования и закрытых контурах охлаждения.
Особенности
- Допустимый диапазон температур при максимальной температуре окружающего среды +40°C: от -20°C до +130°C, в кратковременном режиме (2 ч) до +140°C, при использовании с защитным модулем Wilo-C: от -20°C до +110°C;
- Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата выполнен серого чугуна (EN‐GJL-200, EN‐GJL-250), рабочее колесо из синтетического материала (PPE — 50% GF), вал насоса из нержавеющей стали (X46Cr13), подшипники из металлографита;
- Ручная регулировка мощности с 3 ступенями частоты вращения;
- Насос прост в установке благодаря комбинированному фланцу PN 6/PN 10 (для DN 40 — DN 65);
- Класс защиты IP X4D;
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100;
- Максимально допустимое рабочее давление: для моделей WILO-TOP-S 30/10 EM и WILO-TOP-S 30/10 DM —10 бар, для остальных моделей — 6/10 бар.

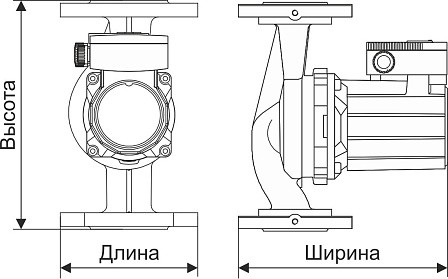

Габаритные и присоединительные размеры (мм)
![WILO-TOP-S 30_10_чертеж.jpg WILO-TOP-S 30_10_чертеж.jpg](/upload/medialibrary/a73/a73550be9e3aa1e1006b8b4e0a435168.jpg)
Модель |
A |
B |
С |
D |
D1 |
D2 |
D3 |
D4 |
H |
H1 |
H2 |
L |
L1 |
L2 |
M1 |
M2 |
WILO-TOP-S 40/7 EM |
78 |
68 |
102 |
150 |
110 |
100 |
84 |
DN40 |
250 |
125 |
102 |
193 |
80 |
46 |
65 |
65 |
WILO-TOP-S 40/10 EM |
90 |
80 |
117 |
150 |
110 |
100 |
84 |
DN40 |
250 |
125 |
109 |
216 |
92 |
59 |
65 |
65 |
WILO-TOP-S 50/7 EM |
91 |
77 |
125 |
165 |
125 |
110 |
99 |
DN50 |
280 |
140 |
109 |
224 |
97 |
65 |
70 |
70 |
WILO-TOP-S 50/10 EM |
101 |
87 |
125 |
165 |
125 |
110 |
99 |
DN50 |
280 |
140 |
109 |
222 |
99 |
71 |
70 |
75 |
WILO-TOP-S 65/10 EM |
110 |
89 |
132 |
185 |
145 |
130 |
118 |
DN65 |
340 |
170 |
109 |
241 |
97 |
67 |
80 |
80 |
Технические характеристики
Модель |
Напряжение, В/50Гц |
Номинальная |
Частота вращения, |
Потребляемая мощность, Вт |
Ток, А |
Конденсатор |
Масса, кг |
||
при 3~400В |
при 3~230В* |
при 1~230В |
|||||||
WILO-TOP-S 30/10 EM |
1~230 |
180 |
2400/2550/2700 |
335/385/390 |
— |
— |
1,72/1,87/1,9 |
8,0 мкФ / 400 VDB |
6,0 |
WILO-TOP-S 30/10 DM |
3~400/230* |
180 |
1950/2250/2650 |
195/270/380 |
0,35/0,48/0,78 |
0,61/0,84/1,35 |
— |
— |
6,0 |
WILO-TOP-S 40/7 EM |
1~230 |
180 |
2200/2450/2650 |
330/380/390 |
— |
— |
1,7/1,88/1,93 |
8,0 мкФ / 400 VDB |
11,0 |
WILO-TOP-S 40/7 DM |
3~400/230* |
180 |
1800/2100/2600 |
185/260/370 |
0,33/0,47/0,76 |
0,57/0,81/1,31 |
— |
— |
11,0 |
WILO-TOP-S 40/10 EM |
1~230 |
350 |
2600/2800 |
610/680 |
— |
— |
3,18/3,47 |
16,0 мкФ / 400 VDB |
15,0 |
WILO-TOP-S 40/10 DM |
3~400/230* |
350 |
2200/2500/2800 |
365/465/585 |
0,65/0,82/1,17 |
1,12/1,43/2,02 |
— |
— |
15,0 |
WILO-TOP-S 50/7 EM |
1~230 |
350 |
2600/2800 |
630/690 |
— |
— |
3,35/3,49 |
16,0 мкФ / 400 VDB |
16,0 |
WILO-TOP-S 50/7 DM |
3~400/230* |
350 |
2150/2450/2800 |
375/470/610 |
0,66/0,83/1,19 |
1,14/1,43/2,06 |
— |
— |
17,0 |
WILO-TOP-S 50/10 EM |
1~230 |
450 |
2450/2800 |
730/820 |
— |
— |
3,72/3,94 |
25,0 мкФ / 400 VDB |
18,0 |
WILO-TOP-S 50/10 DM |
3~400/230* |
450 |
2000/2300/2700 |
500/680/880 |
0,89/1,2/1,73 |
1,54/2,09/3,0 |
— |
— |
18,0 |
WILO-TOP-S 65/10 EM |
1~230 |
450 |
2450/2800 |
690/790 |
— |
— |
3,51/3,78 |
25,0 мкФ / 400 VDB |
21,0 |
WILO-TOP-S 65/10 DM |
3~400/230* |
450 |
1950/2250/2650 |
470/630/845 |
0,83/1,1/1,67 |
1,44/1,91/2,89 |
— |
— |
21,0 |
* опционально со штекером переключения 3~230В.
Функции
Режимы работы
- Переключение ступеней частоты вращения.
Ручное управление
- Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у однофазных насосов с P2≥350 Вт).
- Автоматическое управление.
- Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2≥180 Вт и однофазных насосов P2≥350 Вт, в качестве опции для всех типов с защитным модулем Wilo‐C).
Внешнее управление
- Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo‐C).
Сигнализация и индикация
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
- Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для 3~насосов с P2≥180 Вт и 1~ насосов с P2≥350 Вт, опционально для всех типов с защитным модулем Wilo-C).
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
- Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) только для однофазных насосов с P2=180 Вт).
- Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2≥180 Вт и для однофазных насосов с P2≥350 Вт, в качестве опции для всех типов с защитным модулем Wilo-C).
- Контрольная лампа направления вращения (только для трехфазных насосов).
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С.
Гидравлические характеристики для Насоса WILO-TOP-S 30/10 EM
![WILO-TOP-S 30_10 EM.jpg WILO-TOP-S 30_10 EM.jpg](/upload/medialibrary/aa1/aa10c6fa2795bf214d5e8a97facd4545.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 30/10 DM
![WILO-TOP-S 30_10 DM.jpg WILO-TOP-S 30_10 DM.jpg](/upload/medialibrary/b8c/b8ce385cec13d3262d9b48e8aa12c2e2.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 40/7 EM
![WILO-TOP-S 40_7 EM.jpg WILO-TOP-S 40_7 EM.jpg](/upload/medialibrary/67c/67c28a8b80014b77b13ba97289926f34.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 40/7 DM
![WILO-TOP-S 40_7 DM.jpg WILO-TOP-S 40_7 DM.jpg](/upload/medialibrary/ec7/ec753b72adc1af15e32309af13e664c6.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 40/10 EM
![WILO-TOP-S 40_10 EM.jpg WILO-TOP-S 40_10 EM.jpg](/upload/medialibrary/7ed/7ed3c9ba6fd062c1abf5d851b45dc483.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 40/10 DM
![WILO-TOP-S 40_10 DM.jpg WILO-TOP-S 40_10 DM.jpg](/upload/medialibrary/10e/10ebe0d461e697b1bea7522efedbd347.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 50/7 EM
![WILO-TOP-S 50_7 EM.jpg WILO-TOP-S 50_7 EM.jpg](/upload/medialibrary/45b/45b0ca021678cda5c347b7952203a864.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 50/7 DM
![WILO-TOP-S 50_7 DM.jpg WILO-TOP-S 50_7 DM.jpg](/upload/medialibrary/574/57448882bc965667468702d926c75429.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 50/10 DM
![WILO-TOP-S 50_10 DM.jpg WILO-TOP-S 50_10 DM.jpg](/upload/medialibrary/f6f/f6f6e76d0a3c10fcb92eb5db5b246b5a.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 65/10 EM
![WILO-TOP-S 65_10 EM.jpg WILO-TOP-S 65_10 EM.jpg](/upload/medialibrary/794/794e798c0c72c0abe8fd715a3a6ae208.jpg)
Гидравлические характеристики для Насоса WILO-TOP-S 65/10 DM
![WILO-TOP-S 65_10 DM.jpg WILO-TOP-S 65_10 DM.jpg](/upload/medialibrary/f82/f826849d70dc26ac4eac590087e060ed.jpg)
Электрическая схема подключения для WILO-TOP-S 30/10 EM, WILO-TOP-S 40/7 EM
![WILO-TOP-S_Схема 1.jpg WILO-TOP-S_Схема 1.jpg](/upload/medialibrary/57a/57aec50e6dd52a0d3b606cb67d661d42.jpg)
Электрическая схема подключения для WILO-TOP-S 30/10 DM, WILO-TOP-S 40/7 DM, WILO-TOP-S 40/10 DM, WILO-TOP-S 50/7 DM, WILO-TOP-S 50/10 DM, WILO-TOP-S 65/10 DM
![WILO-TOP-S_Схема 2.jpg WILO-TOP-S_Схема 2.jpg](/upload/medialibrary/3f1/3f1ccbf19e87c1cbc264e2273e861e5f.jpg)
Электрическая схема подключения для WILO-TOP-S 40/10 EM, WILO-TOP-S 50/7 EM, WILO-TOP-S 50/10 EM, WILO-TOP-S 65/10 EM
![WILO-TOP-S_Схема 3.jpg WILO-TOP-S_Схема 3.jpg](/upload/medialibrary/31a/31ad3e6d77d62e118c4c61882613209c.jpg)
Не представленные в наличии модели доступны к поставке под заказ
