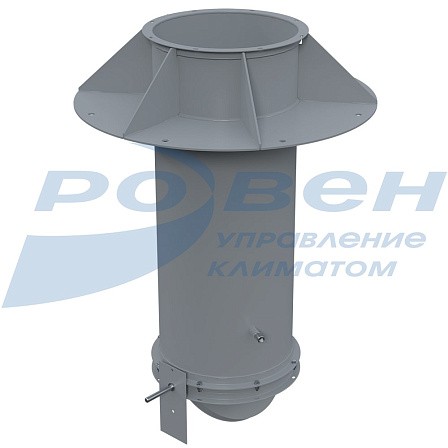

Узел прохода УП 3

Узлы прохода предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Узлы прохода монтируют в местах прохода стальных вентиляционных шахт на покрытиях различных зданий. Как правило, узлы прохода общего назначения устанавливаются на железобетонные стаканы.

Существуют следующие виды узлов прохода вентиляционных шахт, монтируемых через покрытия зданий:

  • узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и без кольца для сбора конденсата — УП 3 — УП 3-10;
  • узел прохода с клапаном и площадкой под исполнительный механизм (электропривод) и с кольцом для сбора конденсата — УП 3-11 — УП 3-21.

Узлы прохода не утепляются, утепленный только клапан.

Следует обратить внимание, что исполнительный механизм (электропривод) в комплект оборудования не входит.

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.




Габаритные и присоединительные размеры (мм)


Модель

D

Масса, кг

Модель

D

Масса, кг

Н

D1

Площадь клапана, м2

без кольца для сбора конденсата

с кольцом для сбора конденсата

УП 3

200

21,6

УП 3-11

200

22,6

50

540

0,031

УП 3-01

250

22,8

УП 3-12

250

24,0

50

0,049

УП 3-02

315

24,4

УП 3-13

315

25,8

50

0,78

УП 3-03

400

30,8

УП 3-14

400

32,4

50

840

0,12

УП 3-04

450

35,2

УП 3-15

450

37,0

50

0,16

УП 3-05

500

41,5

УП 3-16

500

43,3

50

0,19

УП 3-06

630

47,5

УП 3-17

630

50,0

50

1140

0,31

УП 3-07

710

55,0

УП 3-18

710

57,4

50

0,39

УП 3-08

800

63,0

УП 3-19

800

66,0

50

0,5

УП 3-09

1000

80,2

УП 3-20

1000

84,0

64

1340

0,79

УП 3-10

1250

92,0

УП 3-21

1250

97,0

72

1590

1,23

По отдельной заявке изготавливаются узлы прохода нестандартных размеров.

МАРКИРОВКА:

Узел прохода УП З-02
          где:    УПЗ - модель узла прохода;
                    02 - комплектация и типоразмер (по таблице габаритных размеров).


Не представленные в наличии модели доступны к поставке под заказ
